沈阳振动盘送料机的设计结构介绍!

时间:2020-08-03     作者:沈阳杰成机械【原创】   阅读

沈阳振动盘夹式送料机的设计结构是怎样的?主要由机身、入力机构、传动调整机构、送料机构、正时机构组成。


  沈阳振动盘夹式送料机机身装配各元件固定在基座水平板上,基座的垂直板穿设数长孔,藉螺栓可调整高度的贴置冲床入料侧的座板上,机身顶部前端部位铺设一前托料板和后端面连设一后托料板,后托料板面上挖设数开口导槽可调整固定的齐平滑合一延托板同数的定位条。


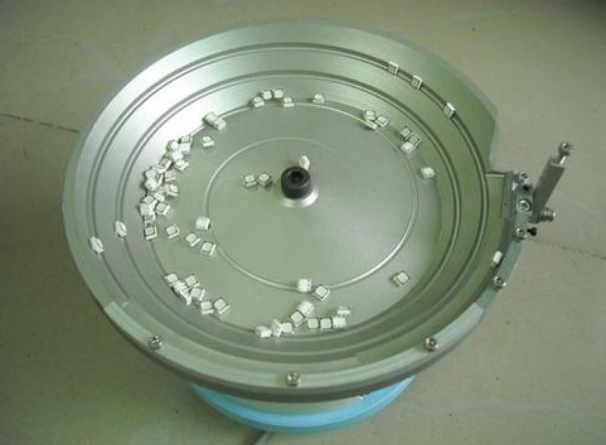

沈阳振动盘


  沈阳振动盘入力机构的入力轴伸出机身外连接入力时规皮带轮,时规皮带轮通过时规皮带连结冲床曲柄,为夹式送料机主动轴提供旋转动力。


  传动调整机构由调整座板和微调座板组成,其中调整座板安装在冲床机架上,微调座板安装在夹式送料机机身上,调整座板上枢连一转盘的枢轴,转盘上对称的枢设二时规皮带轮,在转盘上和二时规皮带轮同心的对称穿设二弧形长孔各穿置一固定螺栓旋锁在座板对应穿设的螺孔,而微调构成座板上亦枢连一转盘的枢轴,转盘上对称的枢设二惰轮,及、在转盘上和二惰轮同心的对称穿设二弧形长孔各穿置一固定螺栓旋锁在座板对应穿设的螺孔,使调整构成和微调构成的座板、位置在外侧,而二时规皮带轮和二惰轮相向适当间距的交容,和时规皮带同一中心线上可调整松紧度的啮套合,使微调时规皮带的构成随着送料装置因应冲床模具的进料高度调整移动,能更简捷精准的调整传动时序。
