沈阳振动盘原理结构[图文典藏介绍]

时间:2020-07-28     作者:沈阳杰成机械【原创】   阅读

  沈阳振动盘是一种自动组装机械的辅助设备,能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品下面我们用图文结合的方式为大家介绍一下沈阳振动盘的原理和结构。


  沈阳振动盘的工作原理:


  振动盘料斗下面有个脉冲电磁铁,可以使料斗作垂直方向振动,由倾斜的弹簧片带动料斗绕其垂直轴做扭摆振动。料斗内零件,由于受到这种振动而沿螺旋轨道上升。在上升的过程中经过一系列轨道的筛选或者姿态变化,零件能够按照组装或者加工的要求呈统一状态自动进入组装或者加工位置。其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。


  沈阳振动盘主要由料斗、底盘、控制器、直线送料器等配套组成。除满足产品排序外还可用于分选、检测、计数包装,是一种现代化高科技产品。

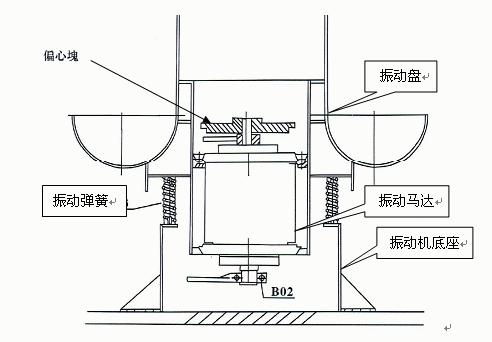

沈阳振动盘结构图



  沈阳振动盘的作用:


  振动盘广泛应用于电池、五金、电子、医药、食品、连接器等各个行业,是解决工业自动化设备供料的必须设备。
