沈阳振动盘送料机结构组成及轴承安装技术

时间:2020-07-21     作者:沈阳杰成机械【原创】   阅读

 自动送料及振动盘送料机的使用在工业包装及产品等的生产中提供了便捷,而对于振动盘送料机自身而言,正确的操作及了解其结构才能更为有效的来进行生产,才能在突发故障产生的情况下及时的进行解决与处理。下面就来看看沈阳振动盘送料机在日常使用中需要我们注意的事项吧。

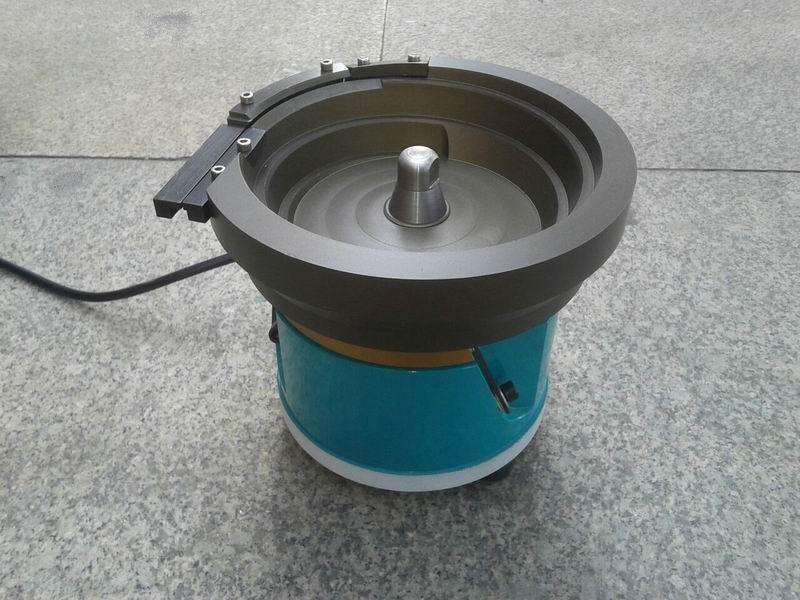

沈阳振动盘送料机


  一、沈阳振动盘送料机结构组成分析


  结构组成突出显示了振动盘送料机的使用性能,而性能直接关乎生产。所以对于振动盘送料机结构组成的了解对于实际操作者来说也是很重要的。


  1、电磁铁:采用特殊绕组,功率大,体积下,温升低;因为采取了牵引面横行放置方式,增强了弹簧片的牵引效果,即使使用较小的励磁线圈也能够产生较大的动力。


  2、弹簧片:采用优质合金弹簧钢,减少了弹簧片的厚度,降低了驱动损失,产生高效振动。实现噪音和普通同类产品相比降低了20%~30%。在高速输送领域发挥优良的性能。通过对振动盘送料机电气系统控制调整,大型振动底座JFC-610通过使用双弹簧片和强化防振橡胶脚大幅度提高了负载特性,来对应负载的增减。通过双励磁线圈的标准化装备实现了理想输送速度。


  3、底座:对底座形状进行了变更,使下部变得更为稳定。增加了相对上部的惯性力矩,提高了反弹吸收能力。顶盘:顶盘采用铝合金制造,减轻自身重量。增大振动盘送料机底座承载能力,能有效降低能量损耗。


沈阳振动盘送料机


  二、沈阳振动盘送料机结构组成及轴承安装技术


  1、轴承用煤油洗净,压入轴承座,向轴承外圈的滚柱处填充壳牌三号锂基脂至三分之二满,用净手涂抹均匀,装上轴承压盖,用加涂螺栓防松胶的紧固螺栓压紧轴承压盖;


  2、轴承为内外套可分离的圆柱滚子轴承,应将轴承内套装于转轴上并到位。将轴承座装于振动盘送料机机壳上,如有润滑脂注油孔,必须对准位置。用加涂螺栓防松胶的紧固螺栓压紧轴承座;


  3、内外偏心块装于转轴上并到位,有轴键者应将轴键装入键槽内再装外偏心块,将轴用挡圈装于转轴上;


  4、紧固定偏心块紧固螺栓,转动可调偏心块,使其到达卸下前的角度位置并拧紧其紧固螺栓。以上组装完成后,转轴应有一定的轴向串动;上振动电机两端的防护罩,用螺钉紧固。
