沈阳振动盘的内部结构和安装方法

时间:2020-07-10     作者:沈阳杰成机械【原创】   阅读

  沈阳振动盘的内部结构振动盘的内部构造主要由曲底盘、弹簧板、振动线圈、调速器、振动盘、料盘、上料板、挡高板、分选料板、出料槽、防护罩所组成。


  其中形状为扁圆形底盘下面装有减震橡胶垫,底盘上面装有倾斜式弹簧板座,座上装有倾斜式长方形弹簧板,弹簧板上部与扁圆形振动盘下面倾斜式弹簧板座用螺丝连接固定,底盘上面上和两弹簧板之间装有振动线圈,振动盘用来送料的工具就是在上面装有扁圆形料盘,料盘内壁上设有多层螺旋形上料板,上料板上面和料盘内壁上设有挡高板,并在上料板途中和末端设有多个弧形不规则齿槽分选料板,沈阳振动盘分选料板后面设有倾斜式螺旋形换向定向出料槽,底盘上面振动盘下面外面装有圆形防护罩。工作时只要把料倒在料盘内,启动按钮,工件在料盘内快速自动完成分选分离、换向定向、排列输出进入机加工。

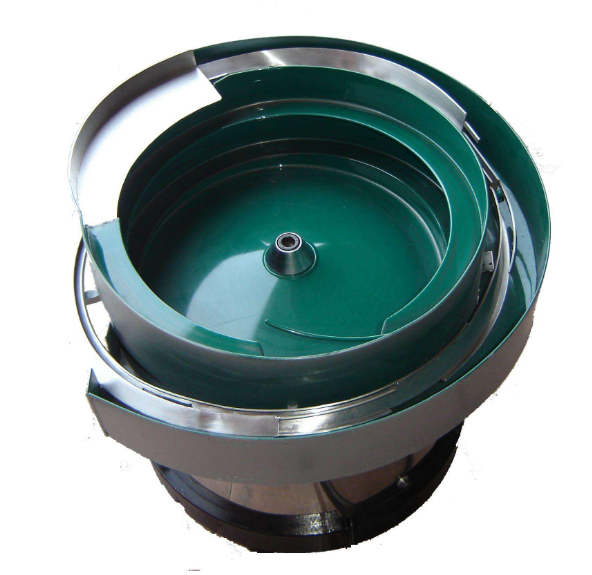

沈阳振动盘



  沈阳振动盘如何安装?


  1、打包装时检查整机及随附件是否符合装箱单;


  2、是检查主机各部位固件是否有松动;


  3、是安装时一定要使减震元件处于相对应位置;


  4、是震动盘高度及水平调整后,将底座聚固在固定板或支架上;


  5、是震动盘出口连连接设备之间要留有适当间隙,以免影响震动盘正常运转;


  6、是用电气控制盒连接震动盘电气插头,接通电源,打开开关,缓慢转动电位器,逐渐达到需要的送料数量即可,最后要注意的是在开机前一定要将电位器调至最低值,以免损坏可控硅;
