沈阳振动盘的内部结构和安装方法

时间:2020-04-26     作者:沈阳杰成机械【原创】   阅读

  振动盘有哪些用途呢之前很多的人都不了解,但是随着振动盘市场的发展,目前的需求越来越大,使用的范围也是越来越广泛的了,那么还是有很多的人对于振动盘的一些内部结构等方面都不是很了解,包括对于振动盘需要如何进行安装呢也不是的清楚,那么今天关于这些问题和大家一起探讨下。

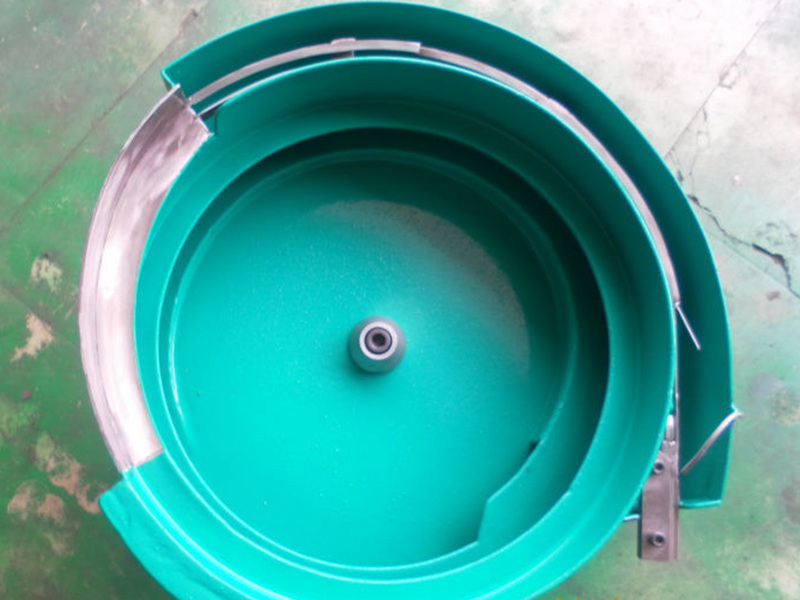

沈阳振动盘

  第一:沈阳振动盘的内部结构


  振动盘的内部构造主要由曲底盘、弹簧板、振动线圈、调速器、振动盘、料盘、上料板、挡高板、分选料板、出料槽、防护罩所组成。其中形状为扁圆形底盘下面装有减震橡胶垫,底盘上面装有倾斜式弹簧板座,座上装有倾斜式长方形弹簧板,弹簧板上部与扁圆形振动盘下面倾斜式弹簧板座用螺丝连接固定,底盘上面上和两弹簧板之间装有振动线圈,振动盘用来送料的工具就是在上面装有扁圆形料盘,料盘内壁上设有多层螺旋形上料板,上料板上面和料盘内壁上设有挡高板,并在上料板途中和末端设有多个弧形不规则齿槽分选料板,分选料板后面设有倾斜式螺旋形换向定向出料槽,底盘上面振动盘下面外面装有圆形防护罩。工作时只要把料倒在料盘内,启动按钮,工件在料盘内快速自动完成分选分离、换向定向、排列输出进入机加工。

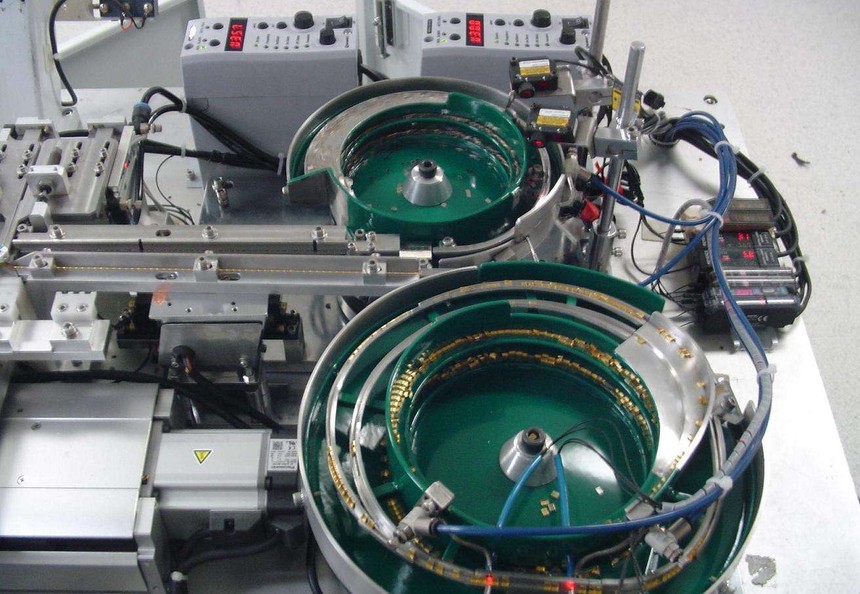

沈阳振动盘


  第二:如何安装沈阳振动盘


  1、打包装时检查整机及随附件是否符合装箱单;


  2、是检查主机各部位固件是否有松动;


  3、是安装时一定要使减震元件处于相对应位置;


  4、是振动盘高度及水平调整后,将底座聚固在固定板或支架上;


  5、是振动盘出口连连接设备之间要留有适当间隙,以免影响振动盘正常运转;


  6、是用电气控制盒连接振动盘电气插头,接通电源,打开开关,缓慢转动电位器,逐渐达到需要的送料数量即可,最后要注意的是在开机前一定要将电位器调至最低值,以免损坏可控硅;

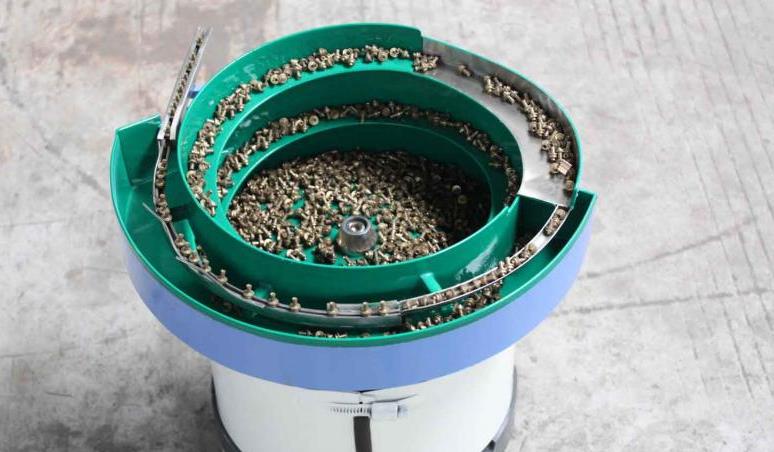

沈阳振动盘


  第三:沈阳振动盘的用途解析


  1、产品自动排序;


  沈阳振动盘有一个很强大的功能就是帮我们的产品自动排序,以实现下一步的的需求,比如自动取料或自动上料等功能;


  2、产品筛选;


  振动盘除了可以对产品进行自动排序外还可以对一些简单的产品进行筛选,比如筛选出规格不同的螺丝,不过要求比较高的靠振动盘是很难完成的,可以考虑定制一套机器;


  3、自动上料;


  日常生活中用到振动盘最多的功能应该是振动盘的自动上料了,所以很多时候人们也称振动盘为自动上料振动盘,他可以把产品按照一定的规律摆放到指定的位置,这个在自动化产品中是经常用到的。
